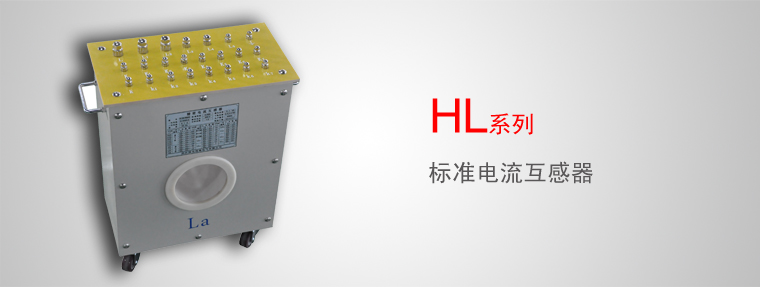

HL 标准电流互感器系列

选型
概述

作为标准用来检定比其低两级或两级以下准确等级的电流互感器。标准电流互感器供用电的线路中, 电流大小相差悬殊,从几安培到几万安培不等。为便于仪器、仪表的测量,需要转换为比较统一的电流, 另外供用电线路上的电压都比较高,如直接测量对仪器、仪表和人都是非常危险的。为此设计的电流互感 器就起到变流和电气隔离的作用。

主要功能特点
  • 本标准电流互感器是由一次绕组、二次绕组组成。
  • 按铭牌注明标准电流比进行校验。
  • 可进行5/5或1/1电流比自校。
  • 带脚轮,便于搬运。
主要技术参数
  • 温度:-5— +40℃
  • 湿度:﹤80%
  • 容量: 5VA、COSφ=1
  • 一次电流:5-1000A (有5A-10000A可选,也可据客户要求特殊定制)
  • 二次电流:5A(有1A可选)
  • 精度:0.05S级(有0.01S,0.02S,0.05S精度可选)
标准电流互感器系列选型指南
标准电流互感器系列
序号 型号 产品名称 技术参数
1 HL-21S 标准电流互感器 1000A/0.01
2 HL-22S 标准电流互感器 1000A/0.02
3 HL-23S 标准电流互感器 1000A/0.05
4 HL-31S 标准电流互感器 2000A/0.01
5 HL-32S 标准电流互感器 2000A/0.02
6 HL-33S 标准电流互感器 2000A/0.05
7 HL-51S 标准电流互感器 3000A/0.01
8 HL-52S 标准电流互感器 3000A/0.02
9 HL-53S 标准电流互感器 3000A/0.05
10 HL-61S 标准电流互感器 5000A/0.01
11 HL-62S 标准电流互感器 5000A/0.02
12 HL-63S 标准电流互感器 5000A/0.05
13 HL-101S 标准电流互感器 10000A/0.01
14 HL-102S 标准电流互感器 10000A/0.02
15 HL-103S 标准电流互感器 10000A/0.05
带升流器精密电流互感器系列
序号 型号 产品名称 技术参数
1 HL-S21S 带升流器精密电流互感器 1000A/0.01S
2 HL-S22S 带升流器精密电流互感器 1000A/0.02S
3 HL-S23S 带升流器精密电流互感器 1000A/0.05S
4 HL-S31S 带升流器精密电流互感器 2000A/0.01S
5 HL-S32S 带升流器精密电流互感器 2000A/0.02S
6 HL-S33S 带升流器精密电流互感器 2000A/0.05S
