首页>>产品中心>> 其他 >>GDHG-105 互感器特性综合测试仪(停产)
阅读次数:12546

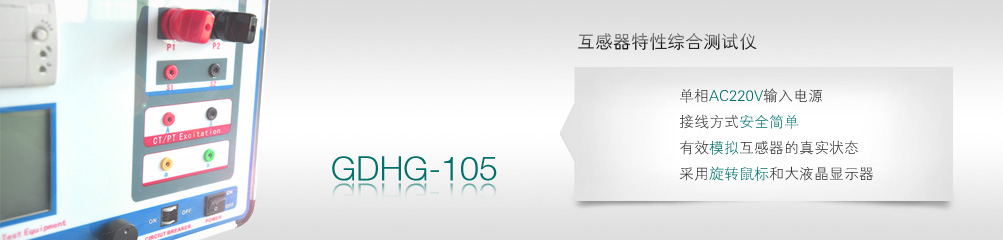

GDHG-105 互感器特性综合测试仪(停产)

选型
产品说明书
产品检定书
查看 下载
产品相关图集
查看 下载
询价、选型 询价、选型
执行标准:JJG1021-2007

GDHG-105 便携式互感器综合测试仪,主要用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等,单机输出电压可达1000V,电流达到600A,能满足装机容量500KV输变电工程检测环境。实验时仅需设定测试电压/电流值,不需要设置步长,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口与笔记本电脑联机上传测试数据,进行编辑保存或打印。操作简单方便,提高工作效率,是现场检测的首选设备。

  • 安全可靠:

    国内首创MBC电源控制技术,单相AC220V输入电源,全隔离输出,设计更加科学合理,使用更加 安全可靠。

    注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输 入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。

  • 符合国家检修规程:

    设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正 有效模拟互感器的真实状态,符合国家相关检修规定。

  • 功能齐全:

    可检测CT/PT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二 次交流耐压、CT一次通流(二次回路检查)和CT退磁等项目,轻松实现一机多用。

  • 接线方式简单:

    采用单电源输入端口;仅有8个测试端口就可完成CT/PT所有测试项目,接线方式安全简单,非 常适合现场使用,能够有效降低劳动强度,提高工作效率;

  • 操作简单:采用旋转鼠标和大液晶显示器,操作方式简单,图形显示清晰,直观方便。
  • 快速打印:采用热敏打印机,快速打印检测数据,非常适合进行现场数据对比。
  • 大容量FLASH存储:可保存1000组试验数据,掉电后不丢失,可随时存取。
  • USB接口:方便连接新式笔记本电脑,上传测试数据,进行编辑保存。
  • 体积小,重量轻:方便现场使用。
对于电流互感器(CT): 对于电压互感器(PT):
伏安特性测试 伏安特性测试
变比测试 变比测试
极性判别 极性判别
5%和10%误差曲线 5%和10%误差曲线
一次通流(二次回路检测) 工频交流耐压测试
退磁 退磁
工频交流耐压测试 自动计算打印伏安拐点值
自动计算打印伏安拐点值

主要技术参数
工作电源 AC220V±10V
电源输入和输出频率 50-60Hz
设备电源输出波形 正弦波
伏安特性单机输出电压 0-1000V
伏安输出电流 0-15 A
变比试验单机输出电流 0-600 A
误 差 I≤0.5%、U≤0.5%
工作温度 -10~40℃
相对湿度 <85%
外形尺寸 400 X 300 X 280(mm)
伏安特性测试电压/电流参数设置对应表
输出电压 0-200V 200-500V 500-1000V
输出电流 0-15A 0-10A 0-5A
产品快速指南:
产品特点 技术参数
GDHG-105 具有805型所有功能外增加PT伏安特性、变比、极性、二次交流耐压测试功能 工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GDHG-105A 具有105型所有功能外输出电压和电流提高 工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GDHG-105B 具有105A型所有功能外增加3000V高压输出,可满足500kV电压等级的CT检测 工作电源:AC220V
输出电压:0-3000V
输出电流:0-500A
GDHG-105H 具有105A型所有功能外增加6000V高压输出 工作电源:AC220V
输出电压:0-6000V
输出电流:0-1000A
