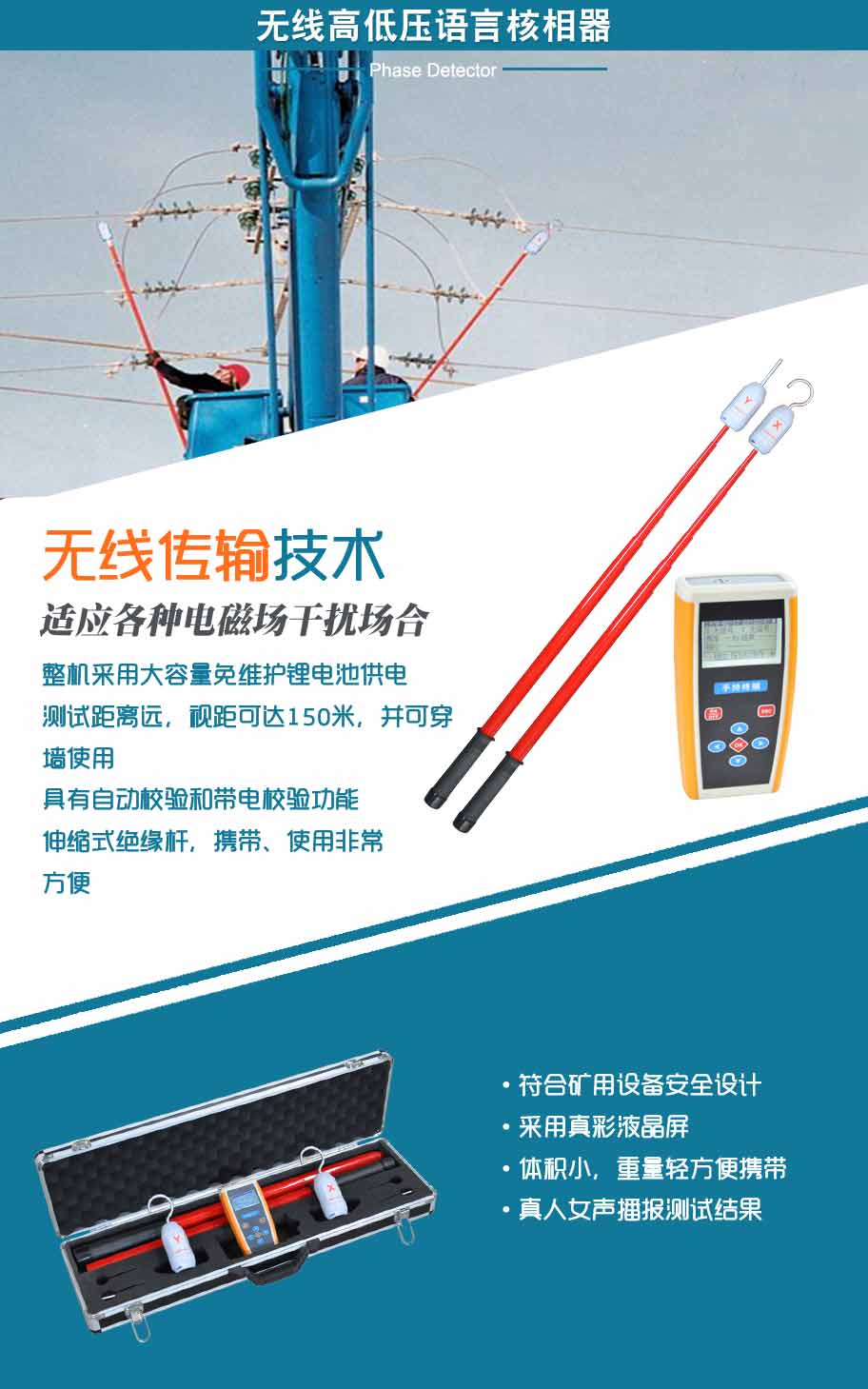

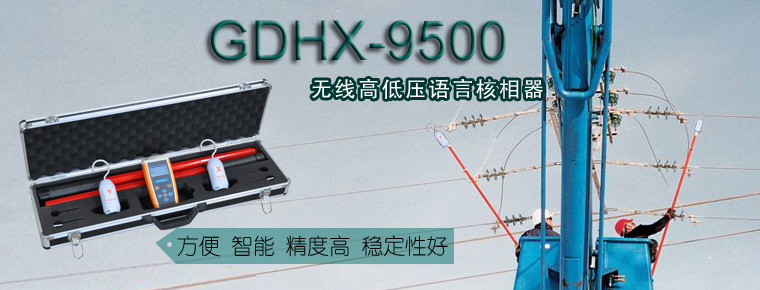

GDHX-9500 无线高低压语言核相器

选型
GDHX-9500 无线高低压语言核相器
产品概述

本公司生产的“ 无线高低压语言核相器”,主要应用于电力线路、变电所的相位校验和相序校验,主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路,具有极强的抗干扰性,完全符合(EMC)标准要求,适应各种电磁场干扰场合。

将被测导线的高电压相位信号经过处理后直接发射出去,由手持机接收并进行相位比较,对核相后的结果定性,实时显示相位角度差和矢量图。

本产品采用无线传输技术,真正达到安全可靠、快速准确,不同电压等级(10V-500KV)均适用。在核对电网的结构时,对于三相连接的线路能够准确的识别不同导线的相对相位,在2个测量组件之间无任何电气上的连接,这样可使测量装置的应用非常灵活和安全。

主要性能参数
所测电压 1 0V-500kV
电源 手持机: 5 号 AA 碱性电池 2 节 (1.5V)
  X 和 Y 探测器: 7 号 AA 碱性电池 2节 (1.5V)
无线传输距离 视距 150 米
同相 相角偏移 ≤20° (   阈值 0-90° 内,可自行设置)
异相 相角偏移> 20°  (阈值 0-90° 内,可自行设置)
显示精度 定量测量 ≤5°
相位角分辨率
相序测量 通过 120° 顺时针 /240° 逆时针来确定指示相序
显示 正显液晶显示屏,阳光下可清晰显示
操作温度 -35℃---+50℃
储存温度 -40℃---+55℃
相对湿度 ≤95 %  RH  不结露
手持机 0.31 kg
X 探测器 0.16 kg
Y 探测器 0.16 kg
