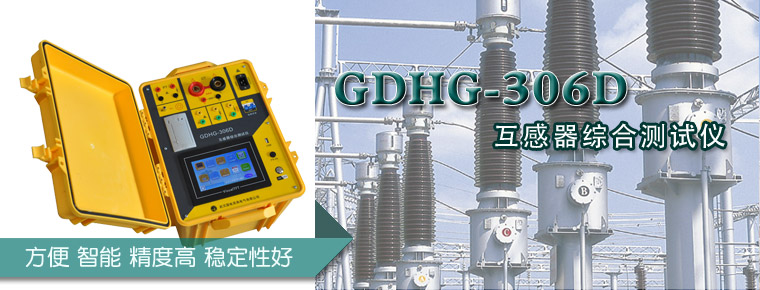

GDHG-306D互感器综合测试仪

选型
产品概述

GDHG-306D互感器综合测试仪设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。参考标准GB 1207-2006、GB 1208-2006。

技术特点
  • 支持检测CT和PT
  • 满足 GB1207、GB1208等规程要求.
  • 无需外接其它辅助设备,单机即可完成所有检测项目
  • 自带微型快速打印机、可直接现场打印测试结果
  • 操作简便,带有智能提示,使用户更易上手操作
  • 大屏幕液晶,图形化显示接口
  • 按规程自动给出CT/PT(励磁)拐点值
  • 自动给出5%和10%误差曲线
  • 可保存3000组测试资料,掉电后不丢失
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告
  • 小巧轻便≤22Kg,非常利于现场测试

主要测试功能:

CT (保护类、计量类)
PT
伏安特性(励磁特性)曲线
伏安特性(励磁特性)曲线
自动给出拐点值
自动给出拐点值
自动给出 5% 和 10% 的误差曲线
变比测量
变比测量 (6 路同时 )
极性判断
比差测量
比差测量
相位(角差)测量
相位(角差)测量
极性判断
交流耐压测试
一次通流测试
二次负荷测试
交流耐压测试
二次绕组测试
二次负荷测试
二次绕组测试
CT 综合测试(伏安变比一次性接线测试)
技术指标
项目
参数
工作电源
AC220V±10% 、 50Hz
设备输出
0 ~ 3000Vrms2Arms (最大可设置 20A )
大电流输出
0 ~ 1000A
励磁精度
≤0.5% ( 0.2%* 读数 +0.3%* 量程)
二次绕组 电阻测量
范围
0.1 ~ 300Ω
精度
≤1.0% ( 0.4%* 读数 +0.6%* 量程)
二次实际 负荷测量
范围
5 ~ 500VA
精度
≤0.5% ( 0.2%* 读数 +0.3%* 量程) ±0.1VA
相位测量 (角差)
精度
4min
分辨率
0.1min
比差
精度
0.05%
CT 变比测量
范围
≤25000A/5A ( 5000A/1A )
精度
≤0.5%
PT 变比测量
范围
≤500KV
精度
≤0.5%
工作环境
温度:- 10℃ ~ 40℃ ,湿度: ≤90% ,海拔高度: ≤1000m
尺寸、重量
尺寸: 410mm × 260mm × 340mm , 重量: ≤22Kg

工作条件要求:
1 输入电压 220Vac±10% 、额定频率 50Hz ;
2 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;
3 参数对应的环境温度是 23℃±5℃ ;
4 保证值在出厂校验后一年内有效。
