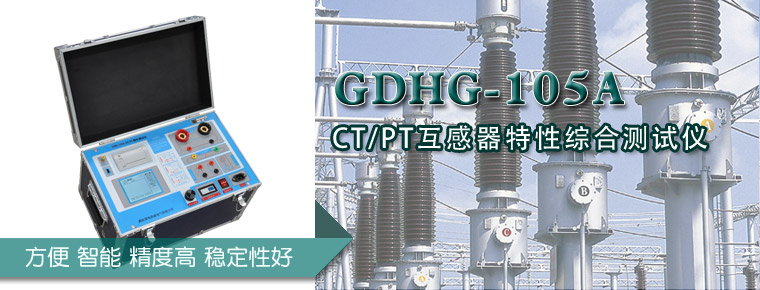

GDHG-105A CT/PT互感器特性综合测试仪
产品概述
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
产品特点
- 支持检测CT和PT满足 GB1207、GB1208等规程要求.
- 无需外接其它辅助设备，单机即可完成所有检测项目.
- 自带微型快速打印机、可直接现场打印测试结果.
- 采用智能控制器，操作简单.
- 大屏幕液晶，图形化显示接口.
- 按规程自动给出CT/PT（励磁）拐点值.
- 自动给出5%和10%误差曲线.
- 可保存3000组测试资料，掉电后不丢失.
- 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
- 小巧轻便≤22Kg，非常利于现场测试.
产品参数
| 项 目 | 参 数 | |
| 工作电源 | AC220V ± 10% 、 50Hz | |
| 设备输出 | 0 ～ 1000V （ 20 A 峰值） | |
| 大电流输出 | 0 ～ 600A | |
| 励磁 测量精度 | ≤ 0.5% （ 0.2%* 读数 +0.3%* 量程） | |
| 相位测量 （角差） | 精度 | 4 min |
| 分辨率 | 0. 1 min | |
| 比差 | 精度 | 0.05% |
| CT 变比测量 | 范围 | ≤ 5000A/1A(25000A/5A) |
| 精度 | ≤ 0.5% | |
| PT 变比测量 | 范围 | ≤ 500KV |
| 精度 | ≤ 0.5% | |
| 工作环境 | 温度： － 10 ℃ ～ 40℃ ，湿度： ≤ 90% ，海拔高度：≤ 1000m | |
| 尺寸、重量 | 尺寸： 41 0mm × 26 0mm × 34 0mm ， 重量：≤ 22 Kg | |
GDHG-105为GDHG-105A的简化版，不带角差比差功能
