首页>>产品中心>> 其他 >>GDYM-3B 三相电能表多功能现场校验仪(停产)
阅读次数:9798

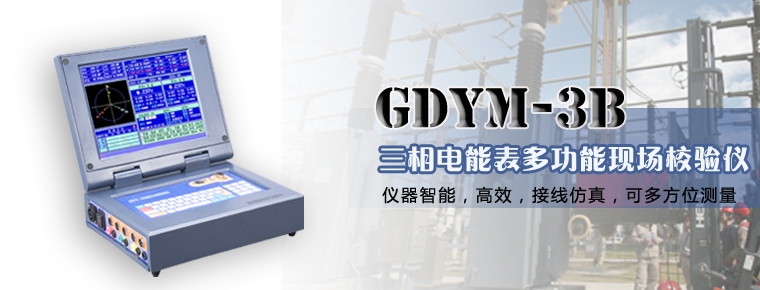

GDYM-3B 三相电能表多功能现场校验仪(停产)

选型
三相电能表多功能现场校验仪
主要功能特点
    最新功能
  • 32位高速数字信号处理器
  • 同时测量有功、无功或两个电能表的误差

    比传统的校验方式提高一倍以上的工作效率。

  • 接线仿真功能

    仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能。

  • 不平衡测量

    可测量电压质量,三相三线、三相四线电流不平衡。

    快速简洁查出隐蔽性的故障、偷电、漏电等异常情况。

  • 5A钳误差自检

    仪器内可产生5A、0.5A的电流信号加到5A钳上,以测量钳表的误差。 解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。

  • 自动录入电能表号码

    支持条形码扫描枪,自动录入电能表编码。

  • 红外读取头,自动读取多功能电能表数据

    利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645、兰吉尔IEC1107规约。

  • PT、CT二次负荷在线测试
  • 非常高的稳定性(参见附件五)
  • 仪器内带512M电子盘
  • 在高供高计时,空载也可识别接线。最小2mA启动电流。
其它性能
  • 三相电能表多功能现场校验仪采用了10.4寸工业级TFT大彩屏,显示清晰、美观、信息 量大、内容丰富。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
  • 同时测量有功电能误差、无功电能误差、电压、电流、有功功率、 无功功率、相位、频率、功率因数、并显示矢量图、查线结果。
  • 仪器内无可调电阻,所有误差全部采用软件修正。
  • 中文输入,输入键盘采用电脑键盘排列方式排列。
  • 带5A、100A、500A、1000A钳表,直接测量低压电流互感器的变比。 可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
  • 实时测量A、B、C三相电压、电流的2-21次谐波,及时了解电网的供 电质量。
  • 测量A、B、C三相电压、电流的波形。
  • 宽电源55V-260V工作,在电压高于260V时,自动保护。
  • 宽量程0.2A-5A,过载一倍,所有测量点保证0.1%和0.05%的准确度, 保证CT二次额定电流为1A时的测量指标。
  • 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装 5000个用户的数据。
  • 具有USB接口,连接U盘,形成超大型空间,方便数据拷贝。
  • 测量无盲区,测量国内外所有种类的电能表。
    • 主要技术参数
      电压量程 30V ~ 480V 5A 端 子 有功电能、功率 ± 0 . 05 %  ± 0. 1 %
      电压误差 ± 0. 05 %   ± 0.1%   无功电能、功率 ± 0.2%
      电流量程 ( 过载一倍 ) 端子 0.2-5A 宽量程 (保证指标)   电      流 ± 0 . 05 %   ± 0.1%
            5A 钳 表   有功电能、功率 ± 0.1%   ± 0.2%
        钳表 5A 、 100A 、500A 、 1000A   无功电能、功率 ± 0 .2%
              电      流 ± 0.1%   ± 0.2%
      输入频率范围 45-55Hz   自检电流 5A  、 0.5A
      频率测量误差 ± 0.0 1Hz   自检误差 ± 0 . 1 %
      相位测量范围 -180 ° ~ +180 ° 大电流 钳 有功电能、功率 ± 0.2%   ± 0.5%
      最大相位误差 ± 0.0 5 °± 0. 1 °   无功电能、功率 ± 0.2%   ± 0.5%
      谐波测量 ± 0.0 5 %   电      流 ± 0.2%  ± 0 .5%
      谐波测量范围 2-21 次 其   它 变比测量 ± 0.2%  ± 0 .5%
      脉冲常数 低频 5A 3600P/kWh   电压影响 <  ± 0.01%
          其它 3600 *(5/Ie) P/ k Wh   频率影响 <  ± 0.01%
        高 频 5A 3.6x10 7   P/ k Wh   温度影响 <  ± 0 .005 % / ℃
          其它 3.6x10 7   *(5/Ie) P/ k Wh     24 小时变差 <  ± 0.01%
                谐波影响 <  ± 0.01%
        注: Ie -- 额定电流 开机稳定时间 <3 分钟
      工作电源 AC 55V - 260V 环   境   温   度 -25 ℃ - +45 ℃
      功      耗 <   17W 相   对   湿   度 40%-95%
      外形尺寸 330mm * 280 mm * 7 5 mm 重         量 <   3 k g
