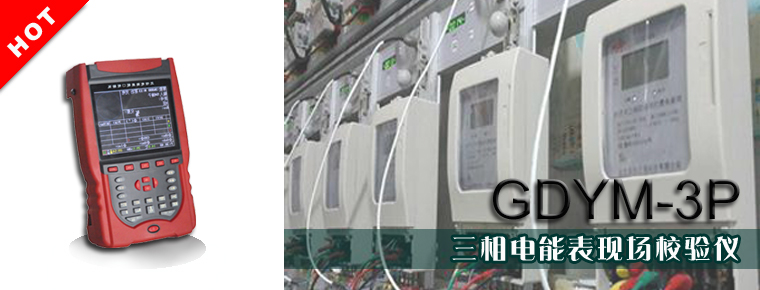

GDYM-3P 三相电能表现场校验仪

选型
产品概述

本产品主要用于0.1级及以上所有单、三相电能表的现场校验,特别增加的三相源,可以在用户无负荷或在实验室环境下实现对各类电能表的精确校验、双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能,5.7寸彩色液晶或触摸屏显示、中英文双语界面,多种供电方式选择,完全满足客户使用需求。专利技术钳表自校准功能,随时确保钳表精度稳定。

主要功能
  • 校验所有电能表电能误差,校核各种电能表常数;
  • 同时校验同一回路中的主副表或同一回路中的有功、无功表;
  • 校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器;
  • 测量现场各相电参数指标(U、I、P、Q、Φ、F),同时测量并显示三个电压/电流的波形;
  • 自动检测钳表误差变化,各相之间互相自检,保证钳表和仪器的长期精度稳定性;
  • 表源一体,最大输出电流5A,最大输出功率8VA,在现场无负荷时进行电能表校验;
  • 自带模拟负载,可任意功率因数、任意电流大小输出,对电能表校验点进行全面测试;
  • 测量TA变比,测量 PT、CT 二次负荷;
  • 配 20A、100A、500A、1000A 钳,直接测量低压计量综合误差;
  • 测量三相电压、电流的 2~51 次谐波,并可存储全部谐波数据;
  • 在四个相限识别任意种电能表错误接线,显示任意接线的六角图,能识别IB接入与TV、TA极性接反的情况,还可作为六角图查线培训使用;
  • 配各类条码扫描枪,将电能表条码扫描并存储到仪器中;
  • 直接读取多功能电能表数据、测量各种电能表走字误差;
  • 电池供电、在线取电、外接电源等多种供电方式选择;
  • 支持小于5mA小电流测试,方便首检无负荷时接线识别;
  • 可通过U盘、串口、蓝牙等升级软件下载校验数据,可与 PC 机进行通讯;
  • 配专用电能表管理系统软件,实现无纸化办公;
  • 存储全部测量数据,包括工作参数,方便事后分析。
主要特点
  • 采用数字真无功测量技术,测量不受电压电流不平衡、相角不对称、频率变化等影响,准确度达千分之一;
  • 采用高速高精度数字乘法器,同时测量有(无)功功率、电压、电流、频率、相位等全部参数,并对全部参数进行软件修正;
  • 高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶显示,T9汉字输入法;
  • 宽工作电源AC 57.7~480V,在 -20℃~+40℃ 的温度范围内保证电能的准确性;
  • 无电位器,提高了系统的稳定性和可靠性,彻底防止仪器因运输等外界原因造成误差改变;
  • 电压自动换档 30~480V、电流直接输入 5A;
  • 带 0.2 级 5A 钳表,已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等;
  • 高精度塑胶模具机箱设计,轻巧美观,方便各类现场校验
主要技术参数
电压量程 AC 30-480V
电流量程   端子输入 1A、 5A
钳表输入 (一倍过载) 1A、 5A 、 20A 、 100A 、 500A 、 1000A
端子输入误差 有功电能、功率、电压、电流 ±0.1% (0.1级)、 ±0.05% (0.05级)
无功电能 ±0.1% (0.1级)
频    率 ±0.05Hz (0.1级)
相    位 ±0.1度 (0.1级)、 ±0.05度 (0.05级)
钳表输入 误差 1A、 5A(带钳表自修正)、20A ±0.2%
100A、500A、1000A  1500A ±0.5%
电能脉冲常数 5A FL=36000P/KWh FH=3.6×10000000P/KWh
其它 FL=36000×5/额定电流(P/KWh) FH=3.6×10000000×5/额定电流(P/KWh)
UI 谐波测量 测量范围 2-51次谐波
测量精度 ±0.01%(相对于100%基波)
频率 范围 45 — 55Hz
相位测量范围 -180  —  +180度
互感器变比 < ±0.5%
电压影响 < ±0.01%
频率影响 < ±0.01%(45-55Hz)
温度影响 < ±5ppm/ ℃ (典型)
24小时变差 (0.1级)  < ±0.02%      (0. 0 5级)  < ±0.01%
功      耗 约 4.5 VA
相对湿度 40%-95% 无结露
