首页>>产品中心>> 电力安全工器具试验 >>GDJ系列绝缘杆耐压试验电极装置
阅读次数:309
绝缘杆耐压试验电极装置

GDJ系列绝缘杆耐压试验电极装置

选型
扩展资料
相关业绩---更多业绩
产品概述

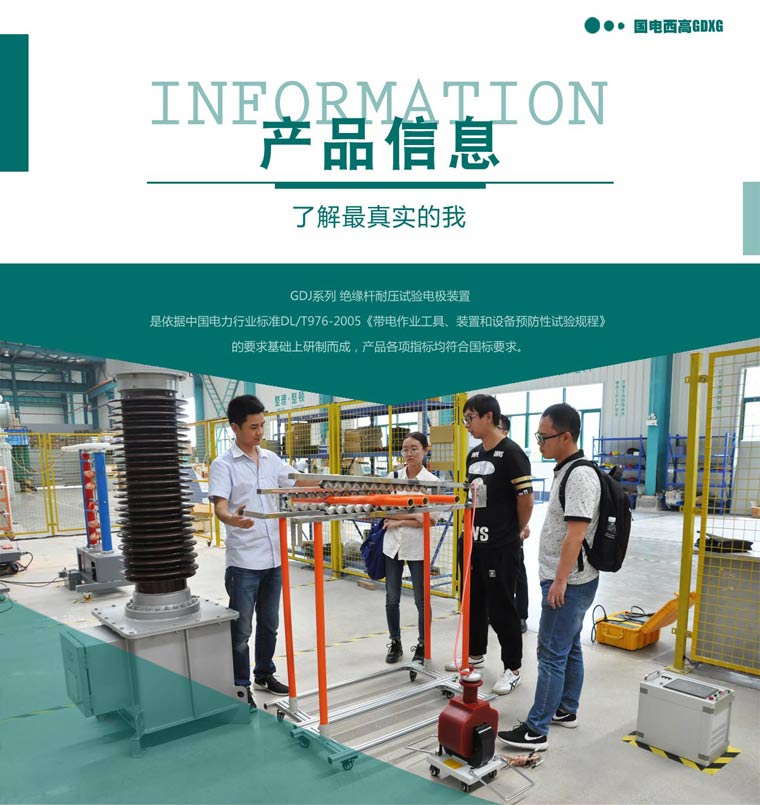

绝缘杆耐压试验支架是按照《带电作业工具、装置和设备预防性试验规程》(DLT 976-2005)的要求的基础上研制而成适用于各种电压等级的绝缘杆耐压试验,可测试不同类型的绝缘棒,包括常见的,接口式绝缘操作杆,伸缩式高压令克棒,游刃式高压令克棒,我们的绝缘杆测试仪可进行伸缩高度调节,可满足不同长度的绝缘杆的绝缘测试,测试范围广可满足10KV,35KV,110KV,220KV,330KV,500KV的绝缘棒进行测试。

产品特点

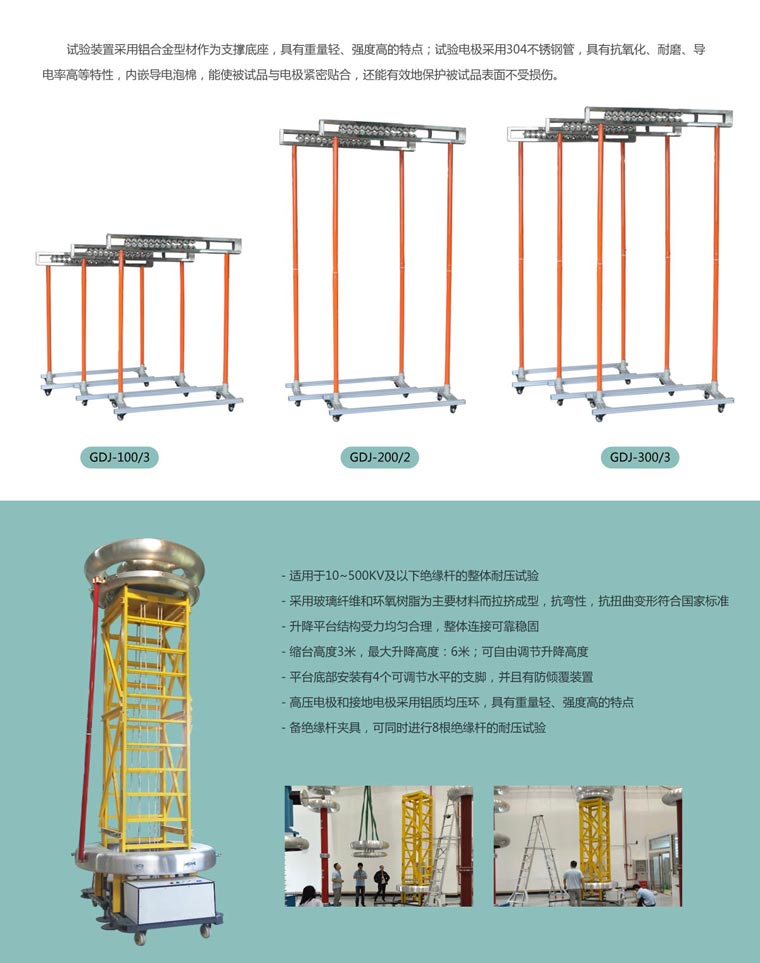

  • 试验装置采用铝合金型材作为支撑底座,重量轻、强度高;
  • 试验电极采用304不锈钢管,具有抗氧化、耐磨、导电率高等特性,
  • 高内嵌导电泡棉,能使被试品与电极紧密贴合,还能有效地保护被试品表面不受损伤。
  • 多种尺寸可按需制定
  • 12个检测工位可同时检测,提高操作效率
操作方法
  • 将被试绝缘杆平铺在U型卡槽内,电极距离按表的规定选择。
  • 按要求将高压线和地线接到指定的接线端上,确认无误后方可进行升压。
  • 根据绝缘梯的电压等级升到上表规定的试验电压值,在规定的时间内试品没有出现击穿、闪络现象,可以判断试品合格。
  • 如试品电压等级较高时(超过330KV),需要将电极支架升高,两人同时将两边的支柱升到最高位置,然后逆时针转动下面的绝缘杆即可锁紧。
技术指标

环境温度

-10℃-40℃

湿度

≤90%RH ,不结露、仪器不闪烁

连续运行时间

可连续

规格

单个电极 1200*360*1900

试验工位

12 工位

电极间隙

自定义

重量( kg )

单个电极 11

最高耐压

400KV

绝缘杆电气性能

额定电压( kV)

试验长度( m )

试验电压( kV)

耐压时间( min )

10

0.4

45

1

35

0.6

95

1

66

0.7

175

1

110

1.0

220

1

220

1.8

440

1

330

2.8

380

3

500

3.7

580

3

± 500

3.2

565DC

3
