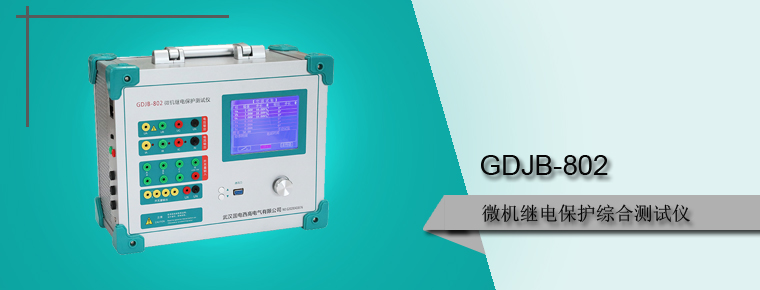

GDJB-802 微机继电保护综合测试仪

选型
技术特点
  • 标准的4相电压3相电流输出

    具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

  • 单机操作方便

    单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

  • 双操作方式,联接电脑运行

    通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

  • 软件功能强大

    可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

  • 开关量接点丰富

    7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

  • 大屏幕LCD显示屏

    本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

  • 自我保护

    采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

  • 具有独立专用直流电源输出

    装置设有一路110V 及 220V专用可调直流电源输出。

  • 性价比高

    属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

  • 技术指标
  • 交流电流输出

    输出精度 0.5级

    相电流输出(有效值) 0~40A

    三并电流输出(有效值) 0~120A

    相电流长时间允许工作值(有效值) 10A

    相电流最大输出功率 420VA

    三并电流最大输出时最大输出功率 900VA

    三并电流最大输出时允许工作时间 10s

    频率范围(基波) 20~1000Hz

    谐波次数 1~20 次

  • 直流电流输出

    输出精度 0.5级

    电流输出 0~±10A / 每相,0~20A / 两相叠加

    最大输出负载电压 20V

  • 交流电压输出

    输出精度 0.5级

    相电压输出(有效值) 0~120V

    线电压输出(有效值) 0~240V

    相电压/线电压输出功率 80VA / 100VA

    频率范围(基波) 20~1000Hz

    谐波次数 1~20次

  • 直流电压输出

    输出精度 0.5级

    相电压输出幅值 0~±160V

    线电压输出幅值 0~320V

    相电压/线电压输出功率 70VA / 140VA

  • 开关量及时间测量

    GDJB-802

    备注

    开关量输入

    7 路

    空接点: 1 ~ 20mA , 24V

    电位接点接入: “0” : 0 ~ +6V ; “1” : +11 V ~ +250V

    开关量输出

    2 对

    DC : 220V / 0.2A ; AC : 220V / 0.5A

    时间测量

    测量范围 0.1ms ~ 9999s 测量 精度 0.1mS

  • 体积重量

    GDJB-802

    外形尺寸

    365×300×165mm³

    单机重量

    15kg

    供电电源

    AC 220V±10% , 50 / 60Hz

    环境温度

    -10℃ ~ +50℃
