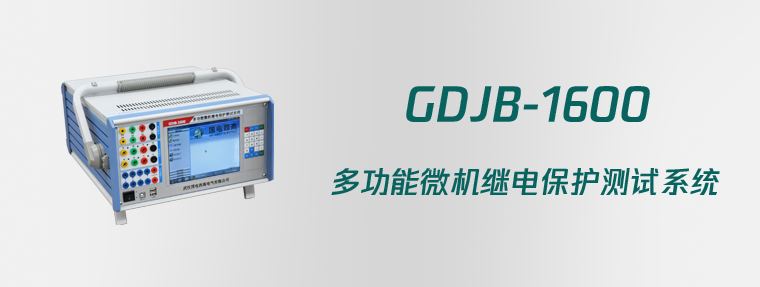

GDJB-1600 多功能微机继电保护测试系统

选型

产品概述
执行标准:DL/T624-1997

GDJB -1600微机继电保护测试仪是国电西高公司参照中华人民共和国电力行业标准《DL/T624-1997 继电保护微机型试验装置技术条件》,在广泛听取用户意见和GDJB-1200的基础上,认真总结多年积累的产品开发和生产经验,采用目前最新的电子技术研制的新一代微机继电保护测试装置,可以独立完成继电保护、励磁、 计量等专业领域内的装置和元器件测试调试,微机继电保护测试仪广泛适用于电力、铁路、石化、 冶金和矿山等行业的科研、生产和电气试验现场。

技术特点
  • 电压电流输出灵活组合

    输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

  • 操作方式

    单机电容触摸LED显示屏装置内部WIN7-64位操作系统独立运行,也可外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

  • 新型高保真线性功放

    输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

  • 高性能主机

    输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  • 软件功能强大

    可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

  • 具有独立专用直流电源输出

    设有一路110V 及 220V专用可调直流电源输出。

  • 接口完整

    装置带有USB通讯口,可与计算机及其它外部设备通信。

  • 完善的自我保护功能

    散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

技术指标

额 定 输 出

频率误差              < ±0.01Hz

相位误差              < ±0.2°
波形失真              < ±0.3% (基波)
时间误差              < 40µs
输出频率               0 ~ 1000Hz

电 源 电 压

允许范围               AC220V±10% , 50Hz±10%

环 境 温 度

使用范围               0 ~ 40 ℃

存贮范围              - 20 ~ 70 ℃

电 流 源

交 流

相电流输出(有效值)         0 ~ 30A/ 相

六并电流输出(有效值)        0 ~ 180A
相电流长时间允许工作值(有效值)  <= 10A/ 相
六并电流 180A 允许工作时间     <= 10s
精 度                < ±0.2%
负载电压              < 20V
最大输出功率             250VA/ 相
可叠加谐波次数            0 ~ 21 次

电 压 源

交 流

相电压输出(有效值)         0 ~ 130V/ 相

可叠加谐波次数            0 ~ 21 次
线电压输出(有效值)         0 ~ 260V
精 度                < ±0.2%
最大输出功率             70VA/ 相

直 流

输出范围               0 ~ 300V

精 度                < ±0.2%
最大输出功率             130VA

时 间 测 量

测试范围               0.1ms ~ 3600s

开 关 量 输 入

空接点                1 ~ 20mA , 24V ( DC )

电位接点               0 ~ 250V ( DC )

开 关 量 输 出

空接点 250V/0.3A ( DC )

机 箱 体 积

长 × 宽 × 高            360mm ×195mm ×380mm

机 箱 重 量

主机重量               18kg
