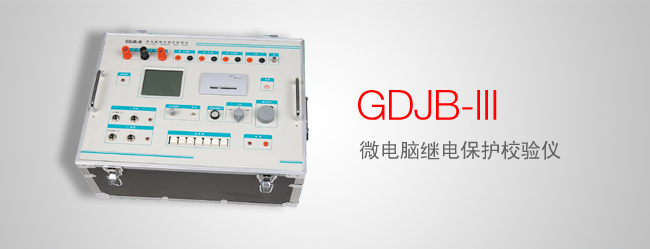

GDJB-III 微电脑继电保护校验仪(停产)

选型
产品概述

本仪器能够单独提供直流电压、直流电流、交流电压、交流电流或同时提供直流电压、直流电流、并提供毫秒表同步计时测量,适用于单路空接点和带电接点的断开、闭合时间测量,正负脉宽测量,动作、返回电压(流)测量,双路信号时间间隔测量和整组测试。

本仪器属智能型仪表,以大屏幕液晶显示屏作为界面,所有操作均采用会话方式,人机界面友好,操作简单,配备有TPUP-40型微型打印机,用来打印测试结果。整机模块化设计,便于维护,体积小,重量轻,携带方便,是一种先进的具有较高性能价格比的新型继电保护校验仪。

产品特点
  • 测量范围广,既可用单通道空接点测量常开和常闭接点的闭合及断开时间,也可用单通道信号测量正、负脉冲宽度。
  • 时间测量的量程大、分辨率强、准确度高。
  • 交直流电压电流显示采用四位半的数字式电表显示,读数直观精确。
  • 输入信号容易触发,范围较宽的外部触发(正、负脉冲)电压可触发输入信号。
  • 电源输出种类多,实验时选择余地大;既有交流电压、电流输出,也有直流电压、电流输出,还有固定的110/220V直流输出可与其它任意的输出同时输出。各种输出具有完善的过载、短路保护。
  • 本仪器采用大屏幕液晶显示屏作为人机会话界面,所有操作按键方式,人机界面友好,操作方便。
  • 配备有TPUP-40型微型打印机,便于及时记录、打印测试结果。
  • 本仪器采用铝合金型材机架,强度高,重量轻,外壳为铝合金箱,便于携带,牢固耐用。存放时不易受潮和灰尘的污染。使仪器得到妥善保护,保证仪器的使用质量。
产品参数
  • 供电电源:AC 220V±20V,f=50Hz±2Hz;
  • 单通道空接点可测量:常开接点断开时间/常开接点闭合时间/常闭接点断开时间/常闭接点闭合时间/动作电压(流)/返回电压(流)/返回系数
  • 单通道信号可测量:正脉冲宽度/负脉冲宽度
  • 双通道信号可测量:双路信号的时间间隔,起止信号可以是“正跃变”、“负跃变”、“空接点”中任意一种。
  • 时间测量:最大量程99,999.9ms,分辨率0.1ms,准确度等级:±0.01%±1个字。
  • 电压测量:交直流电压采用四位显示,分辨率0.1V,准确度等级0.5级。
  • 电流测量:交直流电流采用四位显示,分辨率0.01A,准确度等级1.0级。对输入信号触发电压4V-250V均可触发。
  • 电源输出
    • 交流电压输出:0~250V连续可调,过载保护电流大于等于3.1A,输出功率750VA;
    • 交流电流输出:0~100A(或0~20A)连续可调,最大冲击功率1000VA,具有短路过载保护,过载保护电流大于105A(或22A),输出功率750VA;
    • 直流电压输出:0~250V连续可调,并有110V和220V的固定直流电压输出,具有过载保护,过载保护电流大于等于2.3A;
    • 直流电流输出:0~10A连续可调,最大功率为100VA;
    • 直流电压0~250V和直流电流0~10A可同时输出,固定输出ZCH 110V/220V可与任意输出同时输出;
  • 仪器功耗:≥750VA;
  • 工作环境:25±10℃;相对湿度<80%RH。
  • 仪器外形尺寸:510×370×270(mm)
  • 仪器重量:25kg
