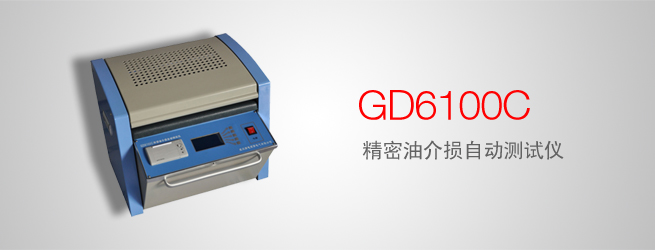

GD6100C 精密油介损自动测试仪

选型
精密油介损自动测试仪
产品概述

GD6100C 精密油介损自动测试仪 依据GB/T5654-2007《液体绝缘材料 相对电 容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介 质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温 控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流 高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大 屏幕(240×128)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果 可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

产品特点
  • 油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂 散电容及泻漏对介损测试结果的影响。具有排油电磁开关,可以在不拆卸油杯的 情况下排空杯中试样油,并可用试样油冲洗油杯。
  • 仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触 、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以 内。
  • 内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境 温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
  • 交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损 测试准确性影响,即便是发电机发电,该仪器也能正确运行。
  • 完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并 发出警告信息。当温度传感器失效或没有连接时,发出警告信息。
  • 在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加 热停止
  • 试验参数设置方便。温度设置范围0~125℃,交流电压设置范围500~2200V ,直流电压设置范围0~500V。
  • 采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字 菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果
  • 自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
  • 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极 杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精 确计算。
产品参数
  • 电源电压: AC 220V±10%
  • 电源频率: 50Hz/60Hz ±1%
  • 测量范围:
    • 电容量:5pF~200pF
    • 相对电容率:1.000~30.000
    • 介质损耗因数:0.00001~100
    • 直流电阻率:2.5MΩm~20TΩm
  • 测量精度:
    • 电容量:±(1%读数+0.5pF)
    • 相对电容率:±1%读数
    • 介质损耗因数:±(1%读数+0.0001)
    • 直流电阻率:±10%读数
  • 分辨率:
    • 电容量:0.01pF
    • 相对电容率:0.001
    • 介质损耗因数 0.00001
  • 测温范围: 0~125℃
  • 温度测量误差: ±0.5℃
  • 交流实验电压: 500~2200V 连续可调,频率50Hz
  • 直流试验电压: 0~500V 连续可调
  • 功耗: 100W
  • 外型尺寸: 500×360×420
  • 总重量: 22Kg
  • 环境温度: 0℃~40℃
  • 相对湿度: <75%
