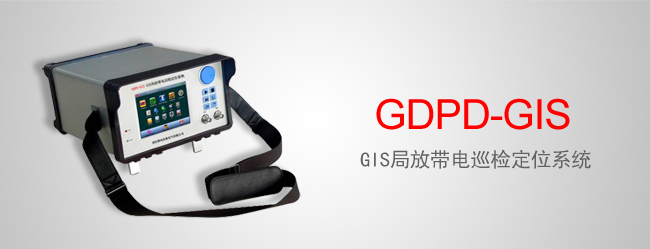

GDPD-GIS GIS局放带电巡检定位系统(停产)

选型
产品标准
  • GB1094《电力变压器》
  • GB/T16927《高电压试验技术》
  • IEC60270《局部放电测量》
  • GB/T7354《局部放电测量》
  • GB1207《电压互感器》
  • GB1208《电流互感器》
  • DL417《电力设备局部放电现场测量导则》
  • GB12706.4《电力电缆附件试验要求》
  • GB/T3048.12《电线电缆电性能试验方法局放试验》
  • IEC6067.11《干式变压器》
  • IEC60885-3《整根挤包电缆局放试验》

GIS有“免维护”之说,但是在全球电力系统使用的情况不容乐观;国内近年来电力系统GIS的事故频繁,GIS故障率远大于IEC、CIGRE规定的0.1次/100间隔/年。GIS一旦发生故障,引起的停电时间长,检测费用高,并且事故造成的社会影响大,经济损失严重。

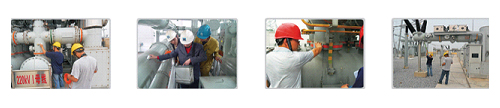

GDPD-GIS局部放电检测、带电巡检定位系统能够通过电信号和超声波信号,集超高频法、脉冲电流法、超声波法于一体进行在线检测,确定GIS是否存在放电故障,并确定放电位置。采用巡回检测方法,可以在高压设备运行过程中随时进行检测,不需要停电,不需要加压设备,简便易行,可随时了解被监测设备的运行状态,判断是否需要维修,从而减少不必要的浪费,真正实现GIS设备的“免维护”,为电力系统的安全运行提供可靠的保证。



产品适用范围

该系统主要适用于GIS的局部放电检测、带电巡检、定位。配置不同规格的传感器,也可用于各种电压等级和容量的变压器、电抗器、发电机、互感器、套管、电力电缆、高压开关、开关柜和其它高压电气设备的局部放电检测、带电巡检、定位。

产品别名:gis局部放电带电检测仪



检测的主要故障类型
  • 颗粒:自由颗粒和盆式绝缘子上的固定颗粒。
  • 悬浮物(由于电气或机械松动):屏蔽松动可以引起悬浮电位,接近电极的悬浮屏蔽会使屏蔽与电极之间的放电增加。
  • 导体和壳体上的毛刺:局部场强增加,由于电晕球的保护作用,工频耐压水平不受影响,但雷电冲击电压水平会大幅度下降,毛刺如果大于1-2mm 就认为是有害的。
  • 盆式绝缘子内部缺陷 :盆式绝缘子内部的缺陷会产生局部放电,形成树枝放电,最终产生击穿放电。
  • 便携式,操作简单,对GIS无任何损害,所有的检测对GIS设备的运行不产生任何影响。
  • 可同时利用超声和超高频传感器巡检,发挥各自的优势,实现全功能监测。
  • 可以进行缺陷种类的识别,能够检测的缺陷类型有:自由颗粒、导体上的毛刺、悬浮屏蔽、电晕放电等。可同时利用超声和超高频传感器巡检,发挥各自的优势,实现全功能监测。
  • 超声测量方法对外界电磁信号的免疫力及高灵敏度保证了测量结果的真实性。可同时利用超声和超高频传感器巡检,发挥各自的优势,实现全功能监测。
  • 对绝大多数缺陷具有很高的灵敏度;先进的测试技术可以保证测量到10pC的局放信号,可以探测到小于2mm的自由颗粒,可以探测各种各样的颗粒,对颗粒进行定位,并判断是否活动,是否有害,有害程度如何。可同时利用超声和超高频传感器巡检,发挥各自的优势,实现全功能监测。
  • 在现场可测局放的灵敏度10pC(或1mv),并对局放进行定位。
  • 对外部干扰不敏感。
  • 利用信号的特点进行危险性评估。
  • 对准备投运的GIS进行交接试验时进行局放检测,保证安装质量。
  • 支持建档功能,建立GIS设备的内部缺陷档案,可对设备的运行状态有清楚的了解,可以决定设备停电检修的时间。
  • 单台便携式GIS局放检测系统即可完成所有GIS的检测。
  • 即时测量、显示PD数据及放电波形,同时可对其进行保存。
  • 监测范围:0.1pC~100nC
  • 独立测量通道:独立2通道
  • 主机监测分辨率:0.1pC
  • 采样精度:12Bit
  • 最高采样速率:每通道 5MHz
  • 本量程非线性误差:5%
  • 量程切换:×1,×10,×100,×1000(>100dB)5档
  • 可测试品的电容量范围: 6pF~250pF
